SENSORE 極限電流型 氧化鋯氧氣傳感器 - SO-E1-960

產品介紹

一、極限電流型氧化鋯氧氣傳感器SO-E1-960描述：

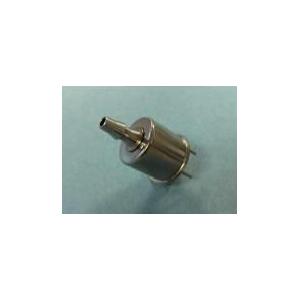

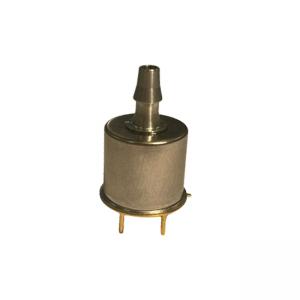

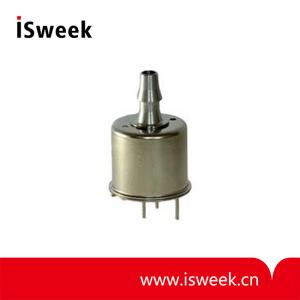

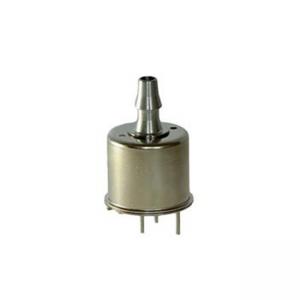

氧化鋯氧氣傳感器SO-E1-960可以測量1~96%的氧氣濃度，高精度，交叉靈敏度低，在多數情況下只需進行一次單點校準，封裝為TO8外殼，帶軟管接口，廣泛用于醫用制氧機

二、極限電流型氧化鋯氧氣傳感器SO-E1-960工作原理:

因?yàn)樵谘趸嗠娊赓|(zhì)中電流的載體是氧離子，所以當電壓施加到氧化鋯電解槽時，氧氣通過氧化鋯盤被抽到陽極。如果給電解槽陰極加上一個帶孔的蓋子，氧氣流向陰極的速率就會受到限制。受到這個速率的限制，隨著所施加的電壓逐漸增加，電解槽內的電流會達到飽和。這個飽和電流被稱為極限電流，它與周邊環境中的氧氣濃度成正比。

三、極限電流型氧化鋯氧氣傳感器SO-E1-960應用:

醫療：

氧氣濃縮器
恒溫箱
實驗室：

惰性氣體處理柜（手套式操作箱）
細菌培養箱

食品產業：

包裝
食品檢驗
監控水果成熟過程(儲存/運輸)

家庭/烹飪：

測量技術：

固定式/便攜式氧氣測量?jī)x
在控制氧含量的情況下進行測量
空氣調節和流通

安全技術/監控：

防火（氮?dú)庠黾?，例如服?wù)器機房）
溫室，酒窖
氣體貯藏，精煉廠
潛水
發酵單元
電氣工業：

惰性氣體處理器和柜
惰性氣體焊接監控
在氮?dú)庠黾拥那闆r下進行儲存（防氧化）
干燥設備
氮?dú)鉂饪s器
廢氣測量

四、極限電流型氧化鋯氧氣傳感器SO-E1-960的優點:
測量范圍廣，10 ppm~96%氧氣
高精度
多款型號呈線性特征
傳感器信號對溫度的依賴性小
交叉靈敏度低
使用壽命長
在多數情況下只需進行一次“單點校準”

五、極限電流型氧化鋯氧氣傳感器SO-E1-960特性數據:
測量氣體：氧濃度
測量介質：氣體
測量原理：極限電流型傳感器
測量范圍：Type SO-E1-960     1,00 – 96,0 vol.% O2

響應時間(t90)
2 ~25秒(取決于傳感器類型，氣流量，測量室)
傳感器電壓/加熱電壓/功耗/加熱器冷電阻
傳感器電壓: 0,7 ~ 1,6伏特
加熱電壓:3.6 ~ 4.4伏特
功耗:1.3 ~ 1.8瓦特(取決于應用和封裝)
冷電阻:R(25°C) = 3.25 Ω±?0.20Ω

預熱時間：至少30 s
工作溫度高達：350 °    取決于電纜和過濾器總成（參考規格和電纜組件部分）

允許體積流率(傳感器吹掃)
對于所有類型的傳感器來說，最大流率取決于傳感器吹掃方法（直流，氣流形狀等等）和測量室尺寸， SO-E1-xxx (TO8 + 軟
管接口，直接通氣)除外。允許流量[ml/min]: 100 - 500 (250最佳)
壽命(MTTF)
~ 20.000小時(*)
* 這取決于測量介質。規定的壽命指的是SO-xx-250和SO-xx-960傳感器。未能達到或超出使用期意味著規格參數出現輕微的偏差。

抗振性
TO8和TO39管殼封裝傳感器(SO-Bx-xxx, SO-Ex-xxx, SO-Ax-xxx) 滿足歐洲標準EN60068-2-6 （正弦振動測試）。
