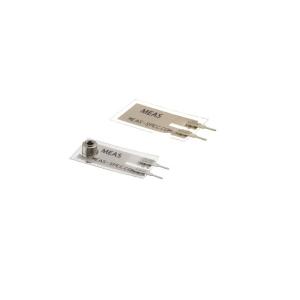

美國MEAS 壓電薄膜傳感器 振動傳感器 - LDT系列

產品介紹

一、美國MEAS 壓電薄膜傳感器 振動傳感器 LDT系列 描述：

LDT0 是一個柔性元件,在 28μmPVDF 壓電膜上絲印銀漿電極,薄膜被層壓在 0.125mm 聚酯基片上,并有兩個壓接端子.由于壓電薄膜偏離中軸線,彎曲能在薄膜內產生很高的應變因而會有高電壓輸出.當器件由于直接接觸而彎曲時,就是一個柔性開關,所產生的輸出足以直接驅動 MOSFET 或 CMOS 電路. 如果元件由引出端支撐并自由振動,該元件就像加速度計或振動傳感器.加質量塊或改變元件的自由端長度可改變傳感器的諧振頻率和靈敏度以適應不同的應用.多軸響應可通過將質量塊偏離軸線來實現.

二、美國MEAS 壓電薄膜傳感器 振動傳感器 LDT系列 特點：

（1）LDT0 做為振動傳感器--- 將壓接端子引腳穿過印刷線路板,焊在 PCB 板另一面的導電圖形上.用電荷放大器檢出來自振動臺的輸出信號(采用電荷放大器允許較長的測量時間常數,獲得”開路”電壓響應).將小質量塊(約增加 0.26g)加于傳感器的一端, 然后重測. 結果見表 1,重疊圖見圖 1.不加質量塊時, LDT0的諧振點在 180Hz 附近.在端部加質量塊后減小了諧振頻率并加大了”底線”靈敏度.
（2)LDT0 做為柔性開關---采用電荷放大器獲得”開路”電壓靈敏度,可測得傳感器端部變形所產生的輸出.(固定壓接端子端).2mm 變形足以產生 7V 的電壓,將傳感器端部彎曲 90°可產生 70V 電壓(見表 2,圖 2).
（3)LDT0 的頻率響應---將 480pF 左右的源電容接上一個阻性輸入負載,會呈現高通濾波特性. 用電子噪聲源產生寬帶信號, 可測出各種負載阻抗效應并確定 R-C濾波器的-3dB 點(見表 3,圖 3)

三、美國MEAS 壓電薄膜傳感器 振動傳感器 LDT系列 應用：

汽車防盜報警器

臥式滾筒洗衣機振動

電子靶

計數器觸發器

生命特征的監護

四、美國MEAS 壓電薄膜傳感器 振動傳感器 LDT系列 參數：
