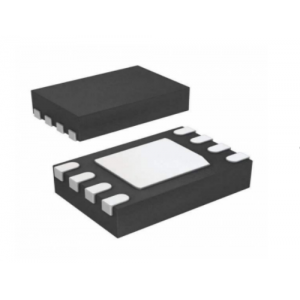

直流馬達驅動芯片 - MS31011D

產品介紹

MS31011是一款低壓5V直流電機驅動芯片，為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。MS31011能提供高達0.8A的輸出電流。可以工作在2.0~5.5V的電源電壓上。MS31011具有PWM（IN1/IN2）輸入接口,與行業標準器件兼容，并具有過溫保護功能。MS31011具有過流保護功能，且限定電流可調；芯片含有具有異常輸出腳，作為過流檢測的輸出。

一、直流馬達驅動芯片-MS31011D的特性：

H橋電機驅動器
-- 驅動直流電機或其他負載
-- 低導通阻抗(HS+LS)1.1Ω?
0.8A 驅動電流
電源電壓 2.0~5.5V
接口PWM(IN1/IN2)輸入模式
過溫保護
過流保護，電流可調
低電流睡眠模式（當 IN1=IN2=0 時進入）
FG 過流檢測輸出

二、直流馬達驅動芯片-MS31001D的應用：
