步進馬達驅動芯片 - MS41929

產品介紹

MS41929是一款雙通道5V低壓步進電機驅動芯片，通過具有電流細分的電壓驅動方式以及扭矩紋波修正技術，實現了超低噪聲微步進驅動。芯片另外內置一個直流電機驅動器，上下開關的電阻之和低至1.1歐姆。MS41929 內置了晶振放大模塊，可以使用無源晶振。

一、步進馬達驅動芯片-MS41929的特性：

電壓驅動方式，256細分微步進驅動電路（兩通道）
 --每個H橋較大驅動電流±0.5A
四線串行總線通信控制馬達
內置雙路LED驅動（開漏輸出）
內置直流電機驅動，較大驅動電流±0.5A
無源晶振

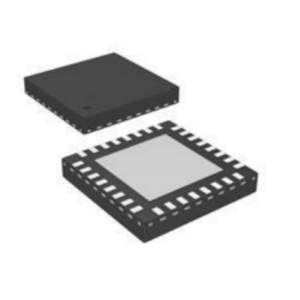

QFN32封裝（帶散熱片）

二、步進馬達驅動芯片-MS41929的應用：
