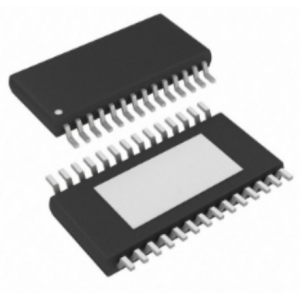

高速模數轉換芯片 - MS9280
Mouse over image to zoom
10 bit 50 MSPS 流水線ADC
低功耗：90mV （3V 電源下）
寬工作范圍：＋2.7～＋5.5V
高線性度：DNL：0.2LSB
低功耗模式控制
三態門輸出
量化范圍檢測
內建鉗位功能
高精度可編程基準電源
中頻亞采樣高達135MHZ
產品介紹
MS9280是單芯片、單電源、10bit、50MSPS模數轉換器；內部集成了采樣保持放大器和電源基準源。MS9280 使用多級差分流水線架構保證了50MSPS數據轉換數率下全溫度范圍內無失碼。MS9280的輸入適合圖像視頻和通信系統應用；用戶可以根據實際需要選擇單端輸入或者差分輸入，也可根據需要選擇輸入范圍和消除失調。
MS9280內部集成的采樣保持放大器，既適合復用系統又適合開關全波電壓范圍的連續信道，采樣單信道輸入頻率可以超過奈奎斯特頻率。交流耦合輸入可以借助內部的鉗位電路移位到一定的固定電平，動態性能非常完好。
MS9280內部集成了可編程基準源。根據系統需要也可以選擇外部高精度基準滿足系統精度的要求。單時鐘輸入控制內部的轉換周期；數字輸出二進制的數據信息。超出量化范圍檢測位信息表征了輸入信號超過了最小和最大量化范圍的信息。MS9280可工作在2.7V~5.5V單電源范圍，適合高速低功耗的應用范圍。MS9280適合工業溫度范圍（－40℃~+85℃）.
一、高速模數轉換芯片-MS9280的特性：
10 bit 50 MSPS 流水線ADC
低功耗：90mV （3V 電源下）
寬工作范圍：＋2.7～＋5.5V
高線性度：DNL：0.2LSB
低功耗模式控制
三態門輸出
量化范圍檢測
內建鉗位功能
高精度可編程基準電源
中頻亞采樣高達135MHZ
二、高速模數轉換芯片-MS9280的應用：
多領域的圖像視頻
通信
儀表應用
