瑞士Neroxis 熱導式氣體傳感器 - MTCS2200系列

Mouse over image to zoom

硅微機械傳感器，尺寸極小 (3.5 x 3.5 mm2) ，適用于微型氣體體積 (20 mm3)
短時間常數（膜時間常數 <5 ms)
低功率、高靈敏度以及最小加熱功率（< 6 mW)
不受流量影響

產品型號：: MTCS2200系列

PDF：

訂貨數量：

詢價加入詢價籃

產品介紹

瑞士Neroxis 熱導式氣體傳感器? MTCS2200系列描述：

熱導式氣體傳感器采用薄膜沉積和硅微機械加工技術在硅片上制成。該裝置可測定二元或三元氣體混合物的氣體濃度。

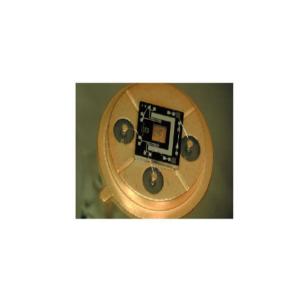

該傳感器由一個集成加熱器組成，該加熱器位于絕緣隔熱膜上。兩個薄膜電阻用于加熱和測量膜的溫度[Tm]。兩個參考電阻集成在膜旁邊的硅片上，以補償環境溫度變化。這四個電阻經過鈍化，以防止受到氣體的影響，并通過金絲鍵合與TO8或TO5底座進行電氣連接。

傳感器附在硅支架上，該支架還允許與膜下方進行氣體交換。膜上方或下方是由一個在硅中各向異性蝕刻的腔組成的微型結構。由此在膜與較冷部分之間形成的中空部分是氣體熱導測量部分。測量氣體通過側面開口擴散到加熱膜上方的空腔內，進而防止氣流擾動。傳感器的熱傳遞取決于膜周圍氣體的熱導率。此類傳感器通常采用恒流電路來測量氣體。氣體濃度與溫度差異[δT=Tm– Tamb] 直接相關，該差異通過測量電功率變化測得。

瑞士Neroxis 熱導式氣體傳感器??MTCS2200系列?特點：

硅微機械傳感器，尺寸極小 (3.5 x 3.5 mm2) ，適用于微型氣體體積 (20 mm3)

短時間常數（膜時間常數 <5 ms)

低功率、高靈敏度以及zui小加熱功率（< 6 mW)

不受流量影響

薄膜上的集成傳感電阻和溫度補償電阻

可靠且一致的靈敏度性能

由于批量制造工藝，傳感器規格差異小

線性輸出信號與目標氣體濃度

長期穩定運行

高機械阻力

無需現場維護

瑞士Neroxis 熱導式氣體傳感器??MTCS2200系列?應用：

工業：

通過測量二元混合物（Ar，N2中的H2）或準二元混合物（空氣中的H2，He或 CO2）的熱導率來測定氣體濃度

燃燒控制

監測天然氣中的CH4 濃度的氣體引擎控制

檢測氟利昂（

R-11；

R-12、R-21、R-22）、CFC或CF3 CH2 F氟乙烷（R-134或R-404）等制冷劑氣體的泄露監測冷卻系統

測量空氣中的氫氣（0-5%或更高濃度）、氦氣（0-5000 ppm）或氙氣

安全工業過程控制、園藝、食品儲存、發酵過程控制

微型真空裝置，如微型皮拉尼壓力真空計

基于導熱系數的空氣微型絕對濕度傳感器

飲料行業 (CO2 濃度)

家用：

安全、火警或室內空氣質量的CO2 安全監測 (0-4%)

檢測微波爐中的烹飪點

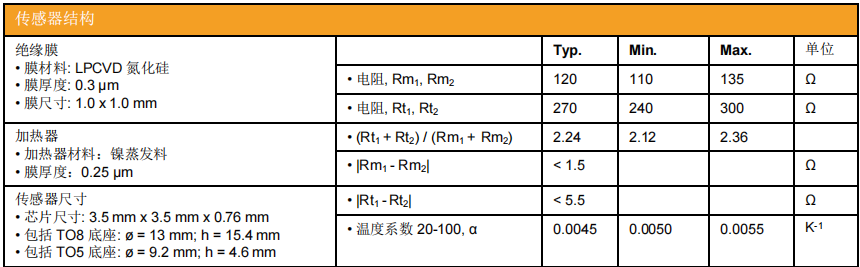

瑞士Neroxis 熱導式氣體傳感器??MTCS2200系列參數：

瑞士Neroxis 熱導式氣體傳感器??MTCS2200系列選型：

訂購信息
型號: MTCS 220X – Y - Z
X	Y	Z
1:雙元混合物 2:CH4 3:CO2 4:H2, He 5:CFC,氟利昂 6:Ar, Ne, N2, O2	1:TO5-4 2:TO8 3:TO5-(6+2)	1:鋁金屬化和引線鍵合 2:金金屬化和引線鍵合
