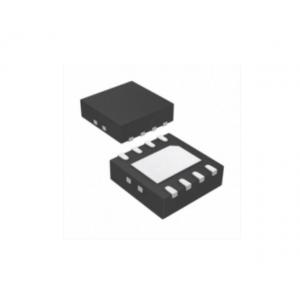

馬達驅動芯片 - SS8870T

產品介紹

SS8870T是一款刷式直流電機驅動器，適用于打印機，智能家居，工業設備及其它機電一體化電機，兩路輸入邏輯控制H橋驅動器，該驅動器由四個N溝道金屬氧化物半導體場效應管，輸出3.6A的電流峰值雙向控制電機，利用電流衰減模式，可通過對輸入進行脈寬調制來控制電機轉速。如果將邏輯輸入設置為低電平，則電機驅動器進入低功耗休眠模式。

一、馬達驅動芯片 - SS8870T的特性：

獨立的 H 橋驅動：
- 驅動一個直流電機、步進電機的一個繞組或者其它負載
6.5V to 40V 寬工作電壓范圍
520m?(典型值) RDS(ON)(HS+LS)
3.6A 峰值電流驅動能力
PWM（脈寬調制）控制接口
集成電流調節功能
低功耗休眠模式
集成保護特性
- VM 欠壓鎖定
- 過流保護 (OCP)
- 過流重啟功能
- 熱關斷 (TSD)
- 故障自恢復

二、馬達驅動芯片 - SS8870T的應用：
