韓國GreenChip 電容式觸摸芯片 - GT301L

產品介紹

電容式觸摸芯片 - GT301L是greenttouch3^TM電容式觸摸傳感器之一系列。特別是GT301L可以進行電容傳感GreenTouch3^TM引擎操作。GreenTouch3^TM引擎是一個環境補償電路。GT301L為1-ch觸摸鍵應用提供整體解決方案，如更換正常的機械開關、液位傳感器等等。還可以得到簡單易行的應用電路由于GT301L的基本算法和引腳，故采用GT301L地圖。GT301L不僅具有數字觸摸決策程序，這是非?？煽康膫鞲袥Q定，但也是聰明的算法，使它可能檢測慢動作觸摸(以防萬一其他觸摸傳感器的慢動作觸摸一般是補償?shù)?。GT301L具有單個觸摸傳感輸入引腳和參考，輸入引腳檢測和確定電容觸摸，和單直接輸出引腳，具有開放的排水結構，并作為活動低或切換輸出功能。三種連接類型的控制銷可以選擇兩個敏感選項并切換輸出函數。

一、電容式觸摸芯片 TG301L的特性：

1）1通道帽，傳感輸入

2）嵌入式GreenTouch3^TM引擎

模擬噪聲補償電路

嵌入式數字噪聲濾波器

智能靈敏度校準

嵌入式CS、EFT增強核心

3）直接接口模式

開啟引流，低電平激活

4）低功耗

NP - Standby模式:65uA (@5.0V)， 53uA (@3.0V)

LP - Standby模式:27uA (@5.0V)， 16uA (@3.0V)

5）1.8V至5.5V單電源運行

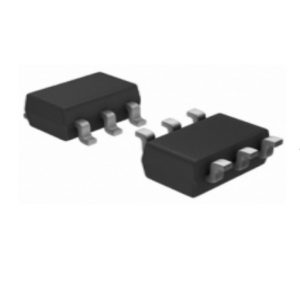

6）迷你封裝型

SOT23-6L

DFN-6L 2x2

二、電容式觸摸芯片 TG301L的應用：

多鑰匙應用—門鎖、遙控器等

便攜式電子產品-手機，MP3, PMP, PDA，導航、數碼相機、攝像機等

多媒體設備-電視，DVD播放器，藍光播放器，數碼相框、家庭影院等

家電—冰箱、空氣凈化器、空調、洗衣機、微波爐等

PC機，辦公自動化等- PC機，液晶顯示器，傳真機，復印機，燈光控制，玩具，游戲設備等
